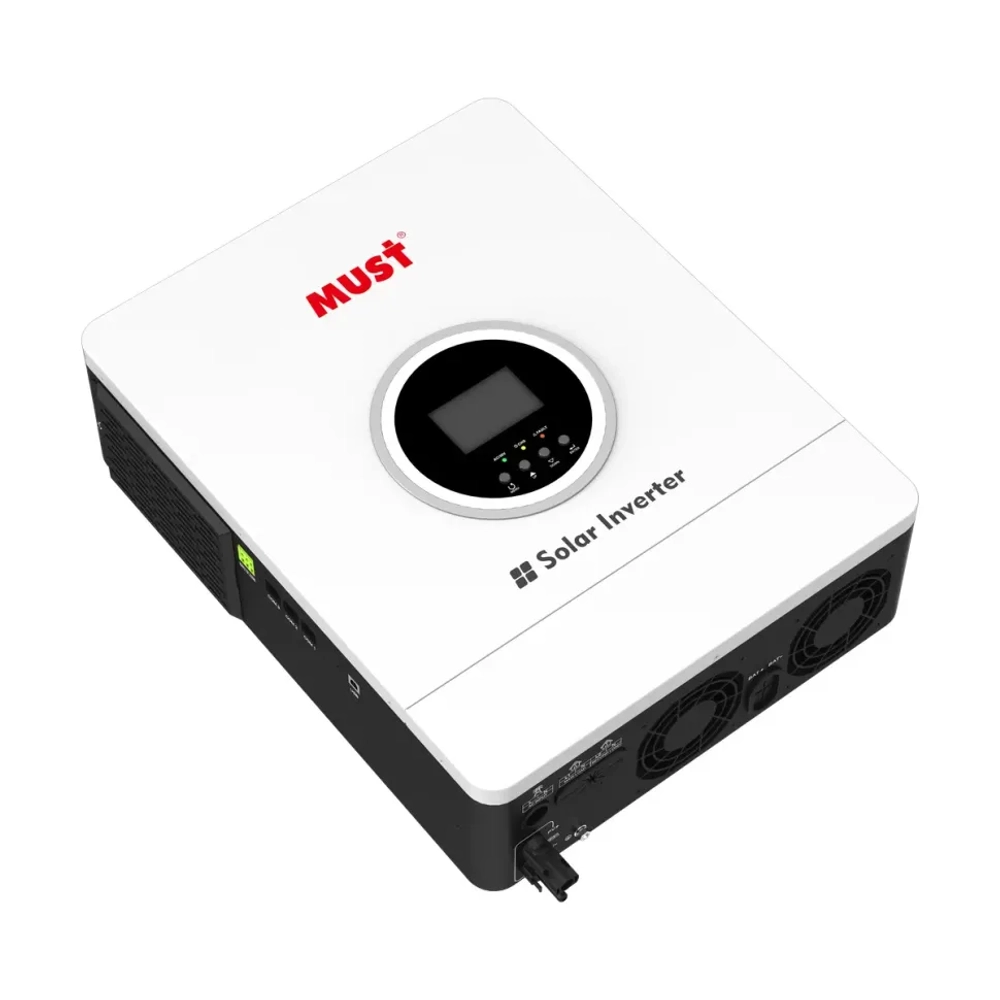

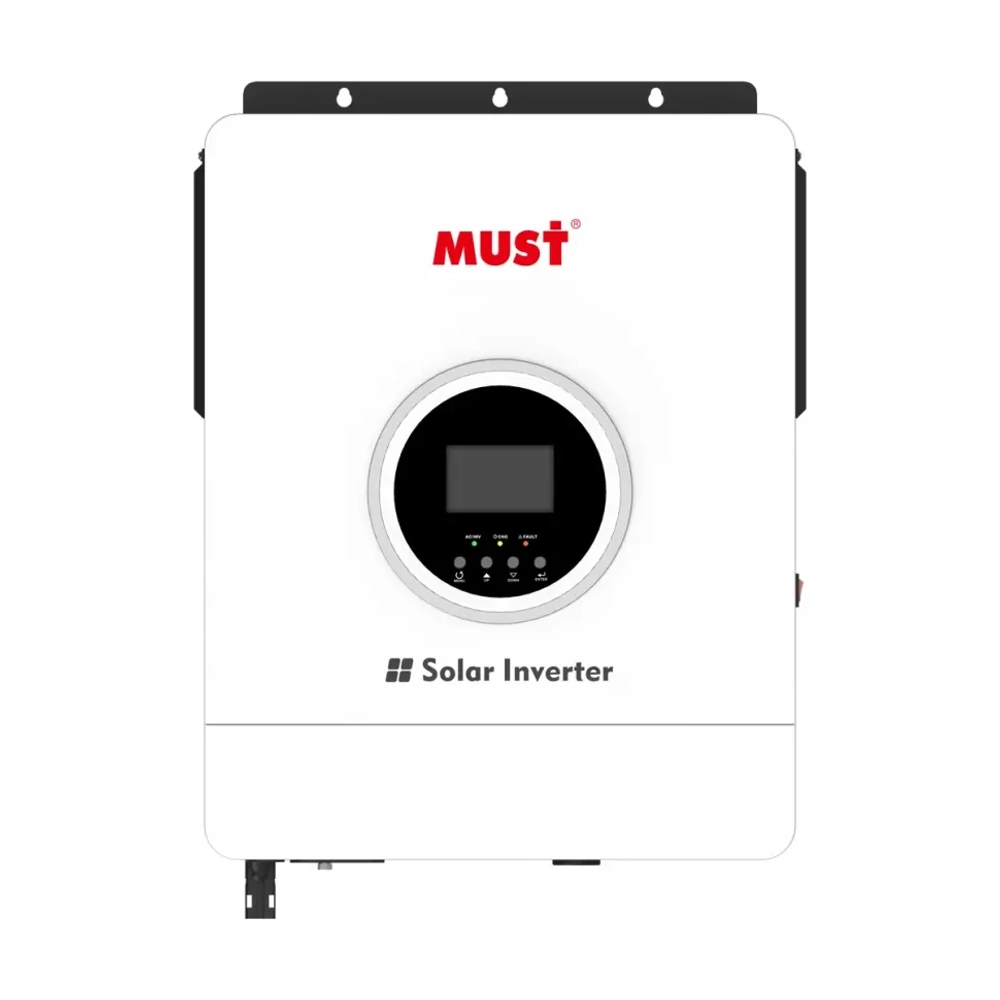

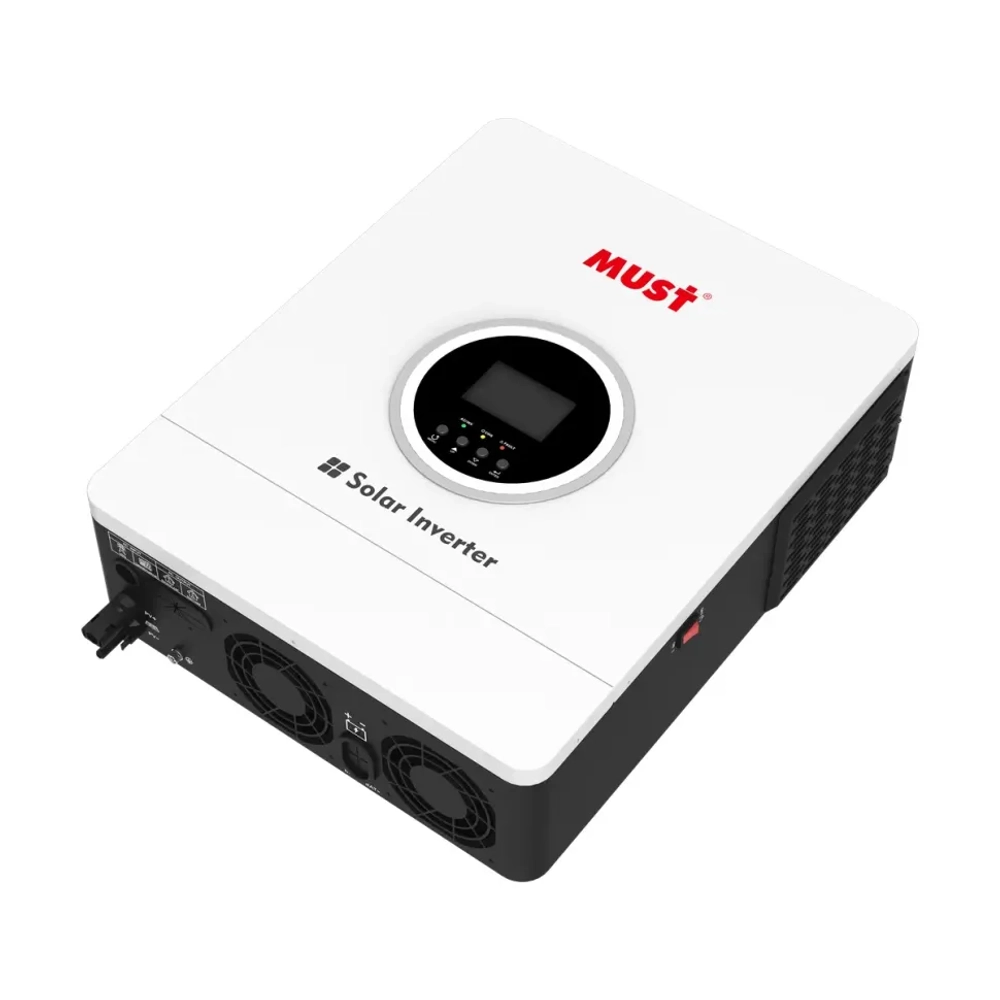

MUST PV19-6548 PREM — солнечный инвертор для домашней электростанции и резервного питания с аккумуляторами 48 В. К нему можно подключить солнечные панели, а при отключении сети питать нужные домашние приборы от батарей. Солнечный MPPT-контроллер и зарядное устройство от сети уже находятся внутри корпуса.
От аккумуляторов инвертор выдаёт до 6 кВт номинальной мощности. Этого достаточно для нескольких домашних приборов одновременно, если их общее потребление и мощность при запуске укладываются в возможности системы. Солнечные панели можно подобрать суммарной мощностью до 9 кВт — для питания приборов днём и зарядки батарей.
Wi-Fi уже встроен в инвертор. Покупать отдельный Wi-Fi-модуль для удалённого мониторинга не требуется. Также предусмотрены Bluetooth и проводные интерфейсы RS-485 и CAN; совместимость обмена с конкретным аккумулятором проверяют по его протоколу BMS.

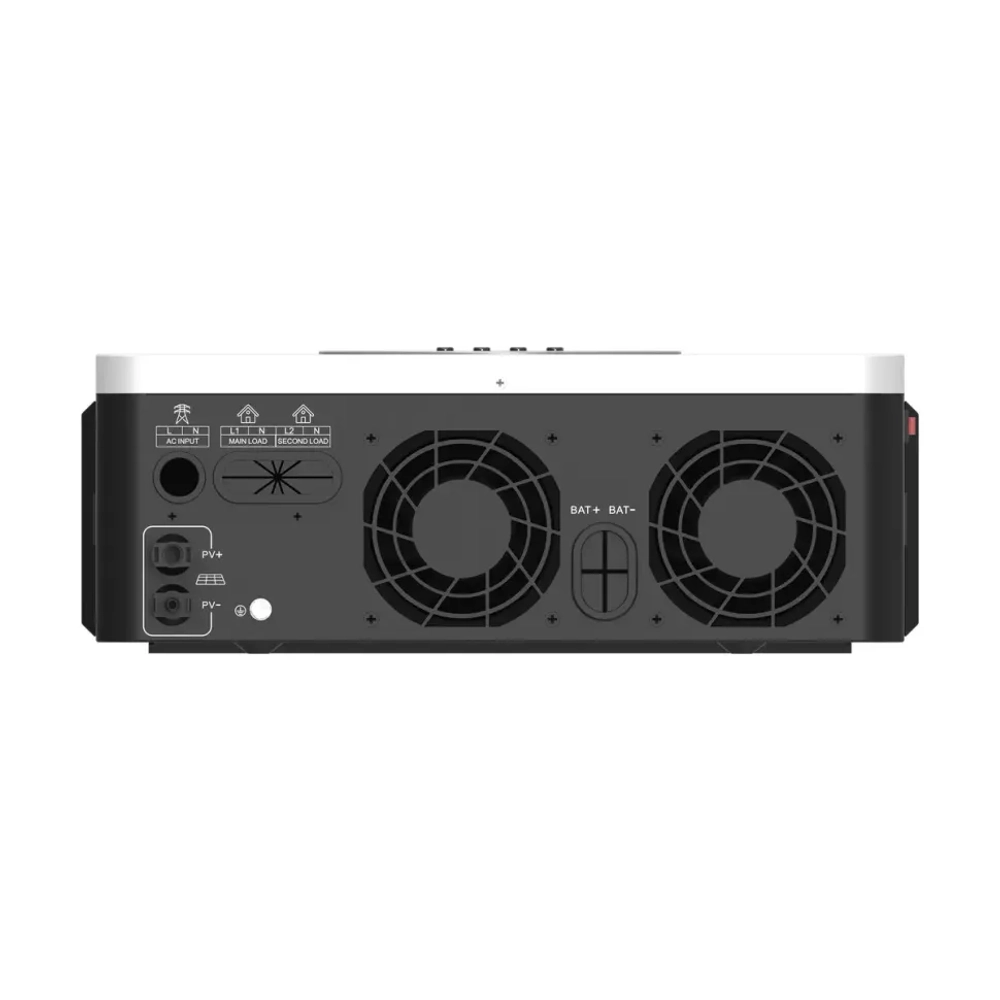

Два выхода переменного тока позволяют подключить приборы двумя отдельными группами. Какие приборы будут работать на каждом выходе, определяют при проектировании системы.
Модель поддерживает питание нагрузки без аккумулятора. Это позволяет добавлять батареи по мере развития системы, однако без батарей нет накопленного запаса энергии на часы, когда одновременно отсутствуют сеть и солнечная выработка.
Преимущества
- Резерв до 6 кВт от АКБ. Запас энергии и длительность работы определяются выбранной батареей и потреблением приборов. Допустимый ток аккумулятора также должен соответствовать нагрузке.
- Солнечный контроллер внутри корпуса. Панели подключают к встроенному MPPT-контроллеру; отдельный солнечный контроллер для этого входа не нужен.
- Заряд от двух источников. Максимальный ток от панелей составляет 120 А, от сети — 100 А. Общий ток заряда ограничен 120 А; эти значения не складываются.
- Встроенный Wi-Fi. Удалённое наблюдение за системой предусмотрено без покупки отдельного адаптера мониторинга.
- Два AC-выхода. Подключённые приборы можно распределить по двум группам. Схему подключения выбирают под задачи дома и подтверждённые настройки выходов.
Выход и аккумуляторы
| Модель | MUST PV19-6548 PREM |
|---|---|
| Номинальная мощность от АКБ | 6000 Вт |
| Мощность при PV свыше 1000 Вт | 6500 Вт |
| Номинальное напряжение АКБ | 48 В |
| Выходное напряжение в режиме АКБ | 230 В ± 5% |
| Форма напряжения | Чистая синусоида |
| Пиковый КПД инвертора | 92,5% |
| Время переключения | 10 мс в UPS/VDE4105; 20 мс в APL |
| Заряд от сети / панелей / суммарно | До 100 / 120 / 120 А |
Солнечный вход
| Максимальная мощность массива | 9000 Вт |
|---|---|
| Диапазон MPPT | 60–450 В постоянного тока |
| Предельное напряжение холостого хода PV | 500 В постоянного тока |
| Максимальный входной ток PV | 28 А |
| Максимальный ток солнечного заряда АКБ | 120 А |
Панели соединяют между собой в цепочки. Количество панелей в одной цепочке подбирают по их напряжению: на морозе оно повышается, поэтому расчёт делают для самых холодных дней в вашем регионе. Даже в таких условиях напряжение на солнечном входе должно оставаться ниже 500 В.
Диапазон 60–450 В в таблице показывает, при каком рабочем напряжении инвертор получает энергию от панелей. Это не означает, что подойдёт любое количество панелей с общей мощностью до 9 кВт. Пришлите модель выбранных панелей и место установки — мы рассчитаем, сколько их соединить в одну цепочку.
Мониторинг
Wi-Fi встроен и уже входит в комплект. Отдельный Wi-Fi-адаптер покупать не нужно. Удалённый мониторинг позволяет следить за работой инвертора через интернет, без постоянного подхода к его экрану.
| Wi-Fi | Встроенный |
|---|---|
| Bluetooth | Есть |
| Проводные интерфейсы | RS-485, CAN |
Установка и размеры
| Монтаж | Настенный |
|---|---|
| Степень защиты | IP21 |
| Рабочая температура | От −10 до +50 °C |
| Размеры корпуса, Ш × В × Г | 331 × 455 × 137,5 мм |
| Масса без упаковки | 10,3 кг |
Инвертор устанавливают на стене внутри помещения, куда не попадают дождь и вода. Оставьте место для вентиляции и доступа к подключениям. Подсобное или техническое помещение обычно удобнее спальни: при выборе места учитывайте шум работающего оборудования.
Как подобрать систему
Для подбора аккумулятора составьте список приборов, которые должны работать без сети, и укажите нужное время резерва. По этому списку подберём запас энергии и проверим, сможет ли батарея питать приборы одновременно, в том числе при запуске холодильника или насоса. Для литиевой батареи также проверим настройки заряда и совместимость её системы управления с инвертором.
Пришлите список приборов и нужное время резерва. Для оценки монтажа добавьте фото или видео места установки и электрощита. Монтаж в Мариуполе и пригороде согласуют по составу системы и месту установки; работы в других регионах — отдельно.
